Vertikální obráběcí centrum morbidelli cx110

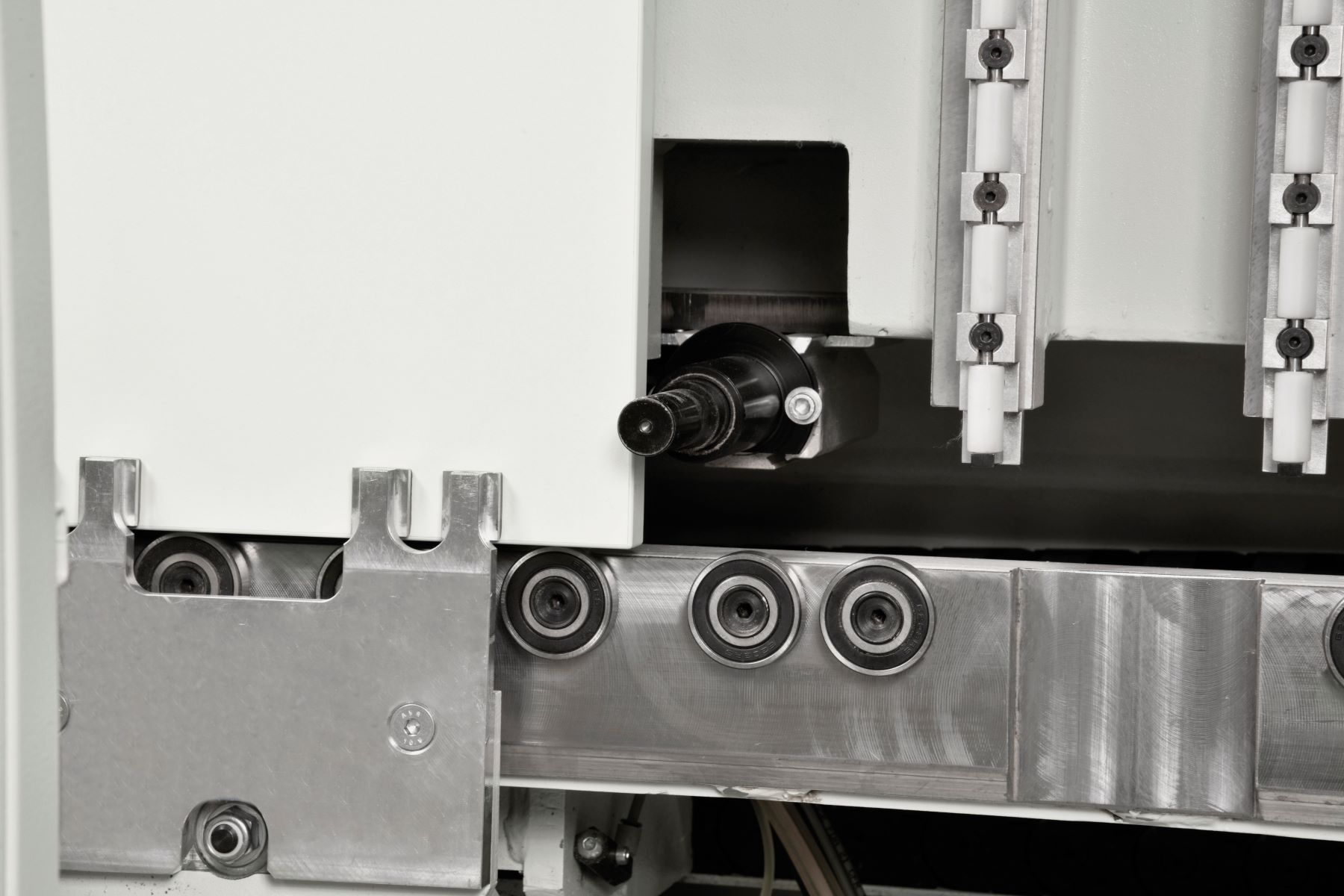

Morbidelli CX110 je nový model vertikálního centra SCM vyvinutý pro běžné zakázkové provozy s cílem přinést jim ještě vyšší míru flexibility. Automatická výměna nástrojů, 3D dotyková sonda, použití úhlových hlav a osazení celé pracovní plochy odvalovacími podpěrnými válečky (eliminace rizika poškrábání) jsou hlavními přednostmi stroje.
Stroj je schopen provést automaticky tyto operace:
- vertikální vrtání do hlavní pracovní plochy
- horizontální vrtání do všech 4 bočních ploch
- drážkování v podélném i příčném směru do hlavní pracovní plochy
- frézovací operace (3 osé, plně interpolované) do hlavní i bočních ploch
- rohový spoj typu Clamex P
- vyvrtat NK panty na jeden krok
- oměřit všechny 3 rozměry dílce (X-Y-Z)

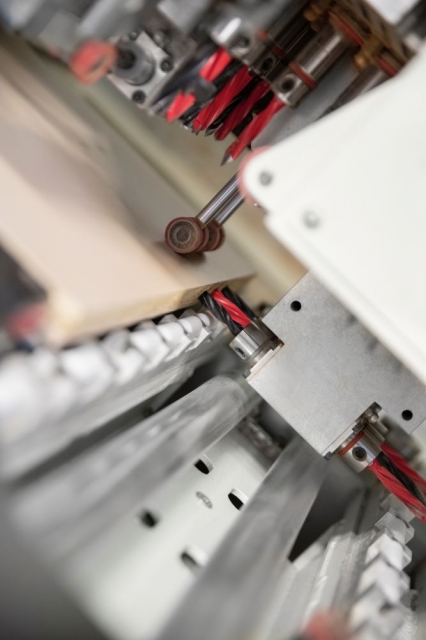

Jedinečné řešení v podobě 3D dotykové sondy zajistí nejen přesnost rohového spoje, ale např. i správnou hloubku drážky, či odsazení drážky od šířky dílce!
Řízení stroje je velmi snadné a intuitivní díky softwarovému rozhraní typu MAESTRO a MAESTRO ACTIVE v kombinaci s ovládacím panelem Eye-M s dotykovou obrazovkou (21"). Programy lze načítat automaticky pomocí čtečky čárového kódu.
Hlavní znaky
Video
Technické parametry
| délka dílce | 200 - 3050 | mm | |
|---|---|---|---|
| šířka dílce | 50 - 950 | mm | |
| tloušťka dílce | 8 - 60 | mm | |
| počet vrtacích hlav | 1 | ks | |
| počet vertikálních vrtáků (max.) | 13 | ks | |
| počet horizontálních vrtáků (X, Y) | 10 (6X+4Y) | ks | |
| výkon elektrovřetene (S6) (max.) | 7,5 | kW | |
| kapacita zásobníků nástrojů (max.) | 6 | pozic |
