Širokopásová bruska dmc sd 90

DMC SD90 představuje vyšší řadu širokopásových brusek nabízející středním a velkým výrobcům vysoký výkon a flexibilitu. Základ stroje je převzatý z průmyslových modelů brusek DMC. Široká konfigurovatelnost, snadné ovládání a perfektní výsledek opracování předurčuje použití stroje v náročné zakázkové výrobě.

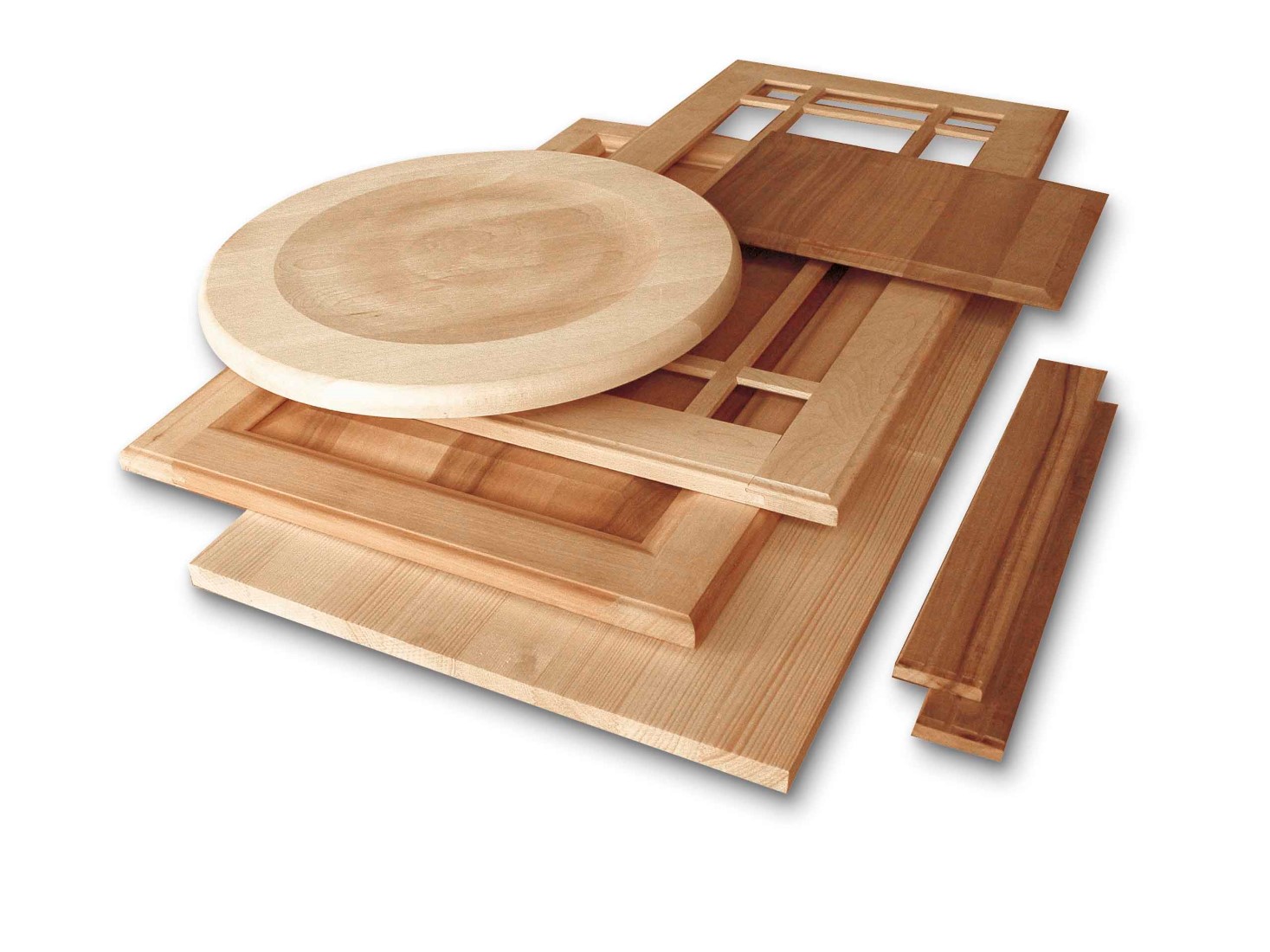

Stroj je schopen provést automaticky tyto operace:

kalibrace masivu (ocelový válec nebo hoblovací válec)
broušení masivu (pogumovaný válec anebo brusná patka)
broušení dýhy (pogumovaný válec, elektronická patka)
broušení základu laků (elektronická patka, superfinishing, ScotchBrite)
broušení mořených základů (elektronická patka)
broušení vysokého lesku (superfinishing, příčná brusná jednotka)
podélné drásání (ocelové a nylonové kartáče s rychlou výměnou)
očištění dílce (čistící kartáč, ofukování)

Pracovní šířka: 1.350 mm
Délka brusných pásů: 2.620 mm

Rychlé a intuitivní ovládání stroje pomocí panelu EYE-S s dotykovým displejem o úhlopříčce 25 cm. Možnost uložení až 999 programů pro pokrytí všech variant broušení bez nutnosti ručního donastavování (vhodné i pro nezkušenou obsluhu).

SCM dmc sd90 - verze s vnitřní příčnou brusnou jednotkou, válcem a patkou

SCM dmc sd90 - pogumovaný brusný/kalibrační válec — 20 dalších

Hlavní znaky

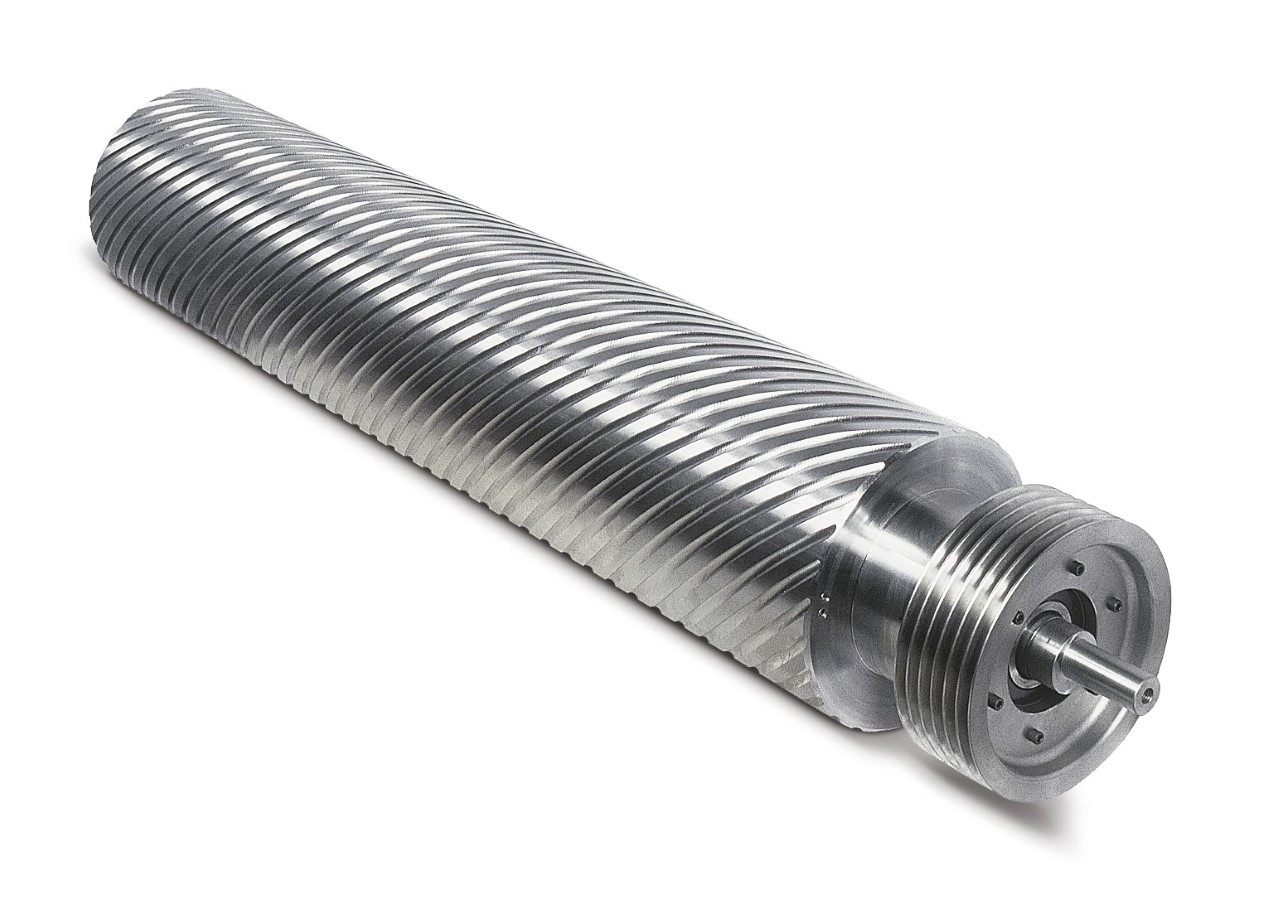

OCELOVÉ KALIBRAČNÍ VÁLCE

zaručují absolutně přesnou tloušťkovou kalibraci všech druhů materiálů (masiv, aglomerované materiály, kompozity, apod.).

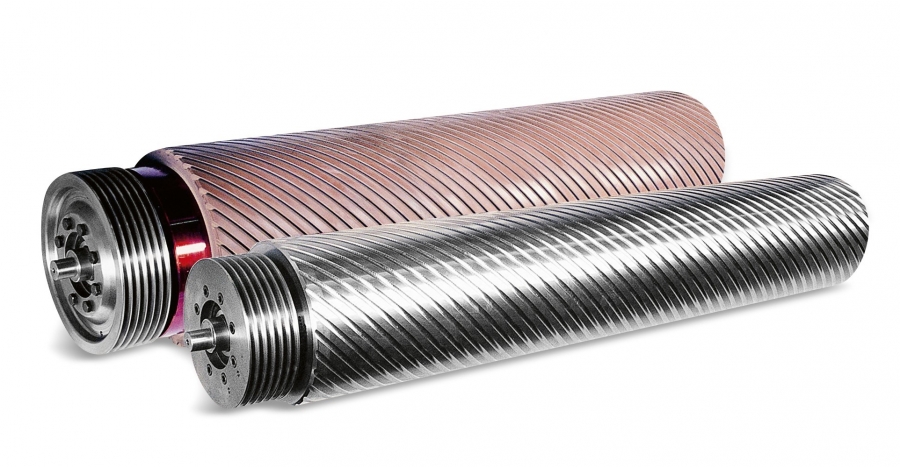

POGUMOVANÉ BRUSNÉ VÁLCE

jsou k dispozici v různých průměrech (max. 320 mm) a s různou tvrdostí pogumování (rozsah 20Sh až 85Sh). Dle zvoleného typu válce je možné provádět tyto operace: kalibrace či broušení masivních, dýhovacích a lakovaných dílců.

SUPERFINISHING

Jednotka s podélným brusným pásem a elektronickou dělenou patkou vhodná pro perfektní broušení dýhovacích a lakovaných dílců.

Podběhový lamelový pás dovoluje použití jemnějších zrnitostí a pomáhá prodloužit životnost brusných pásů. Rovněž dochází ke zlepšení citlivosti kopírovací schopnosti elektronické patky.

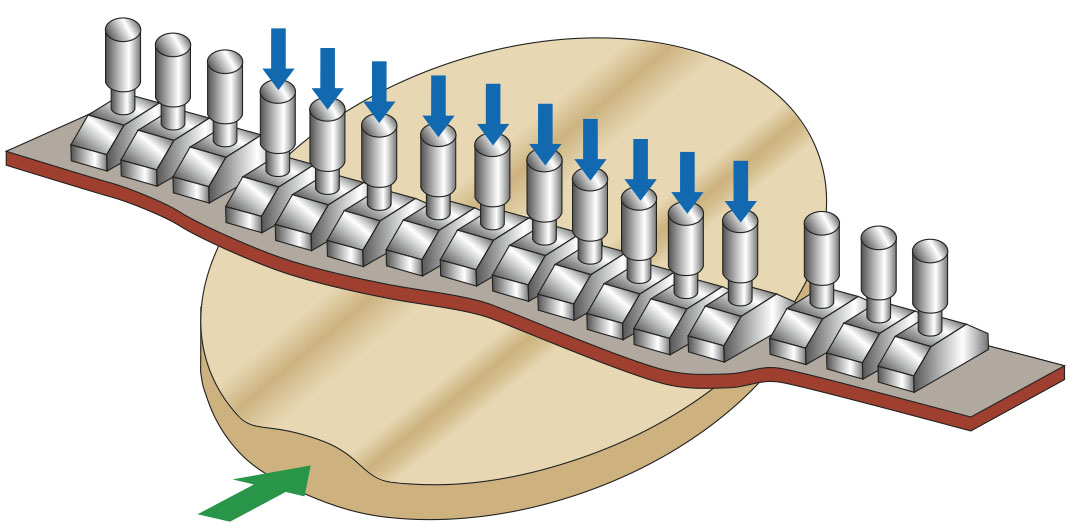

ELEKTRONICKÁ DĚLENÁ PATKA

Šířka segmentů 30/55 mm zaručuje jedinečný výsledek při broušení dýhovacích a lakovaných dílců.

Segmenty jsou řízeny nezávisle na sobě a jsou aktivovány automaticky dle přesného obrysu dílce, který je detekován na vstupu pomocí čtecí lišty. Tím se eliminuje riziko probroušení na hranách či rozích dílce.

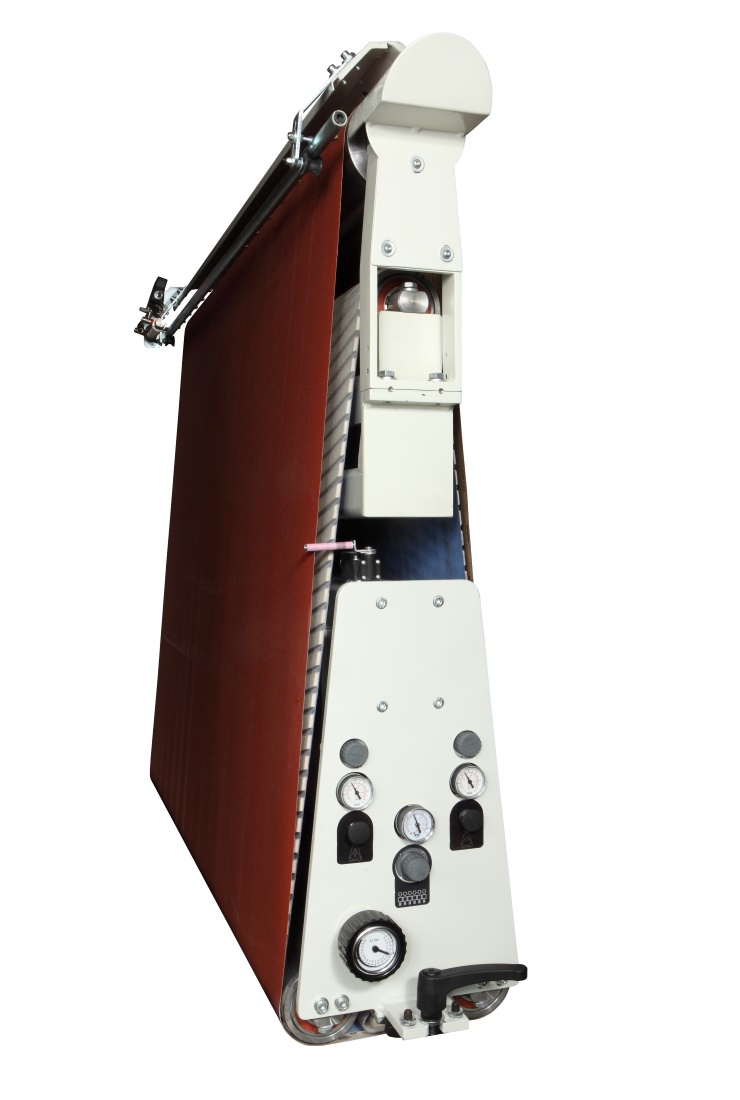

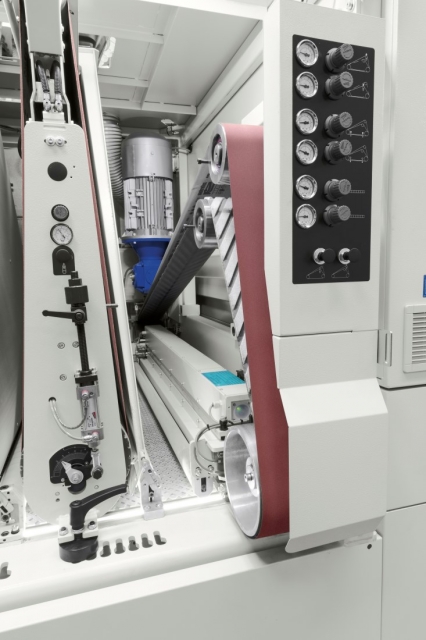

PŘÍČNÁ BRUSNÁ JEDNOTKA

Je ideální pro broušení lakovaných dílců, zejména pak pro broušení na vysoký lesk (nepřímý). Dlouhý brusný pás v kombinaci s podběhovým lamelovým pásem dovoluje použití velmi jemných zrnitostí (např. P1500-2000), po kterých lze rovnou provádět doleštění.

Časté je i využití pro broušení dýhy na příčně dýhovaných dílcích (např. dveře), kde nelze dílec kvůli rozměrům založit kresbou ve směru posuvu.

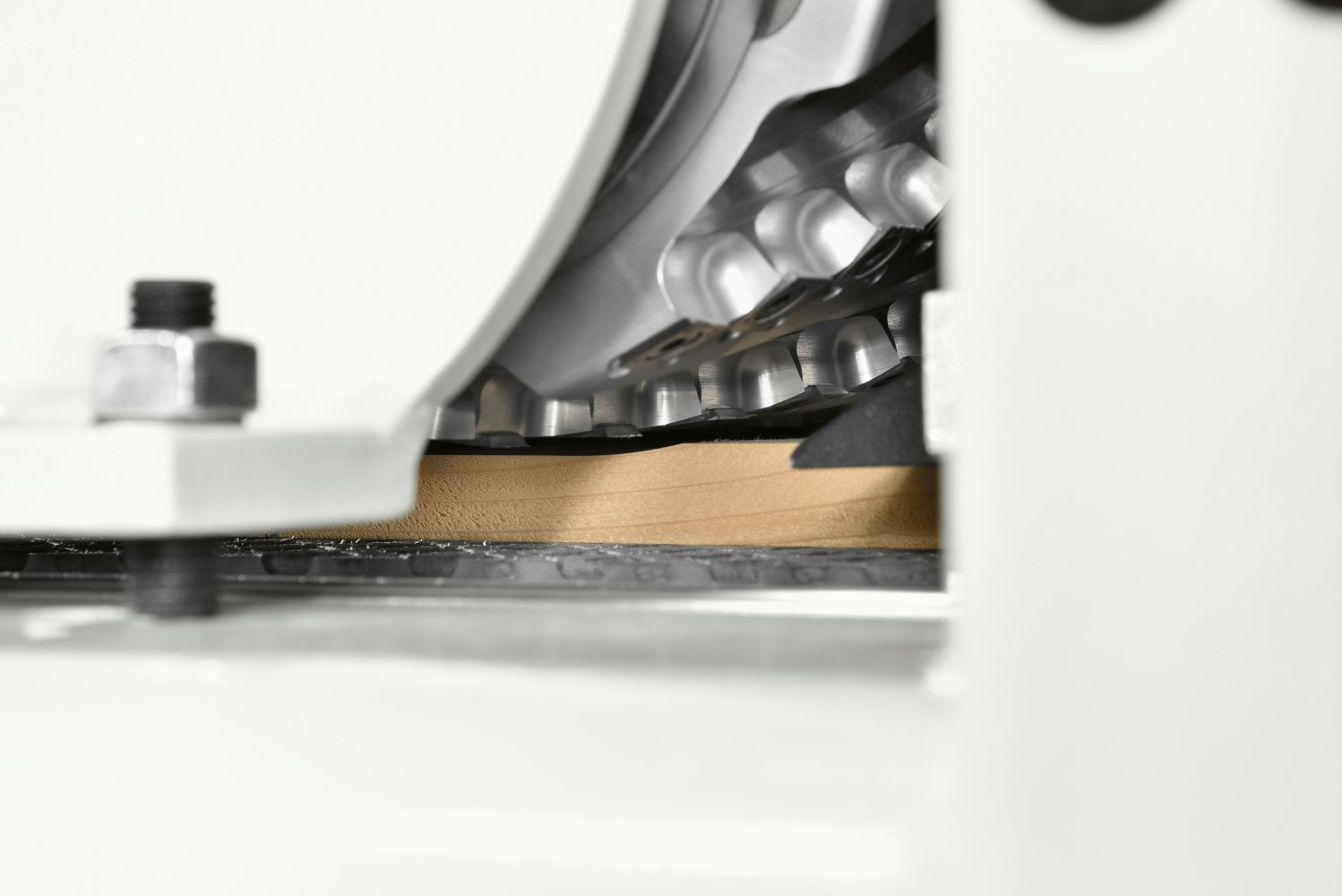

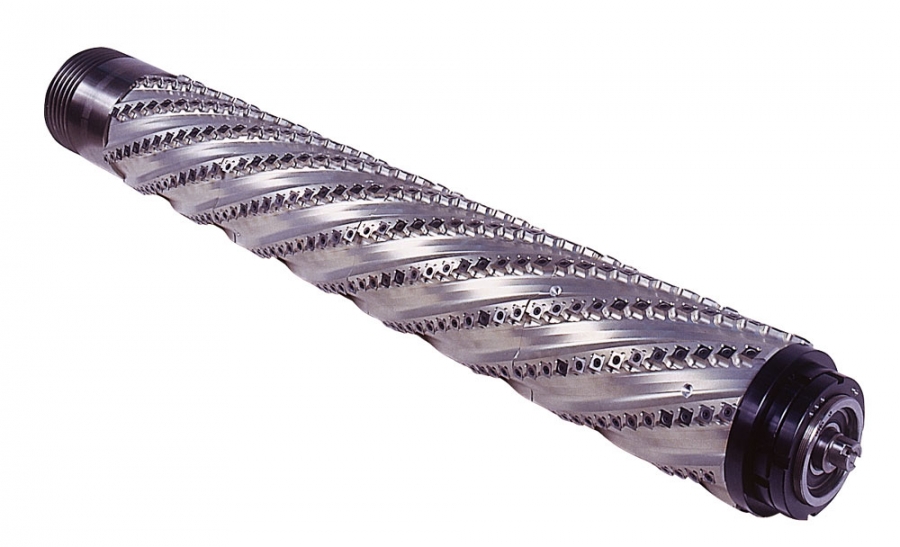

HOBLOVACÍ VÁLEC

Pro časté použití stroje na kalibraci masivu s velkými úběry je vhodné použít hoblovací válec. Spirálové uspořádání žiletek v několika řadách přináší hladký a tichý chod s naprostou rovinností opracované plochy.

Žiletky jsou 4x otočitelné (rozměr 14 x 14 x 2 mm).

Ideální pro kalibraci spárovkových desek, kde jsou jednotlivé lamely vůči sobě odskočené (až o jednotky milimetrů).

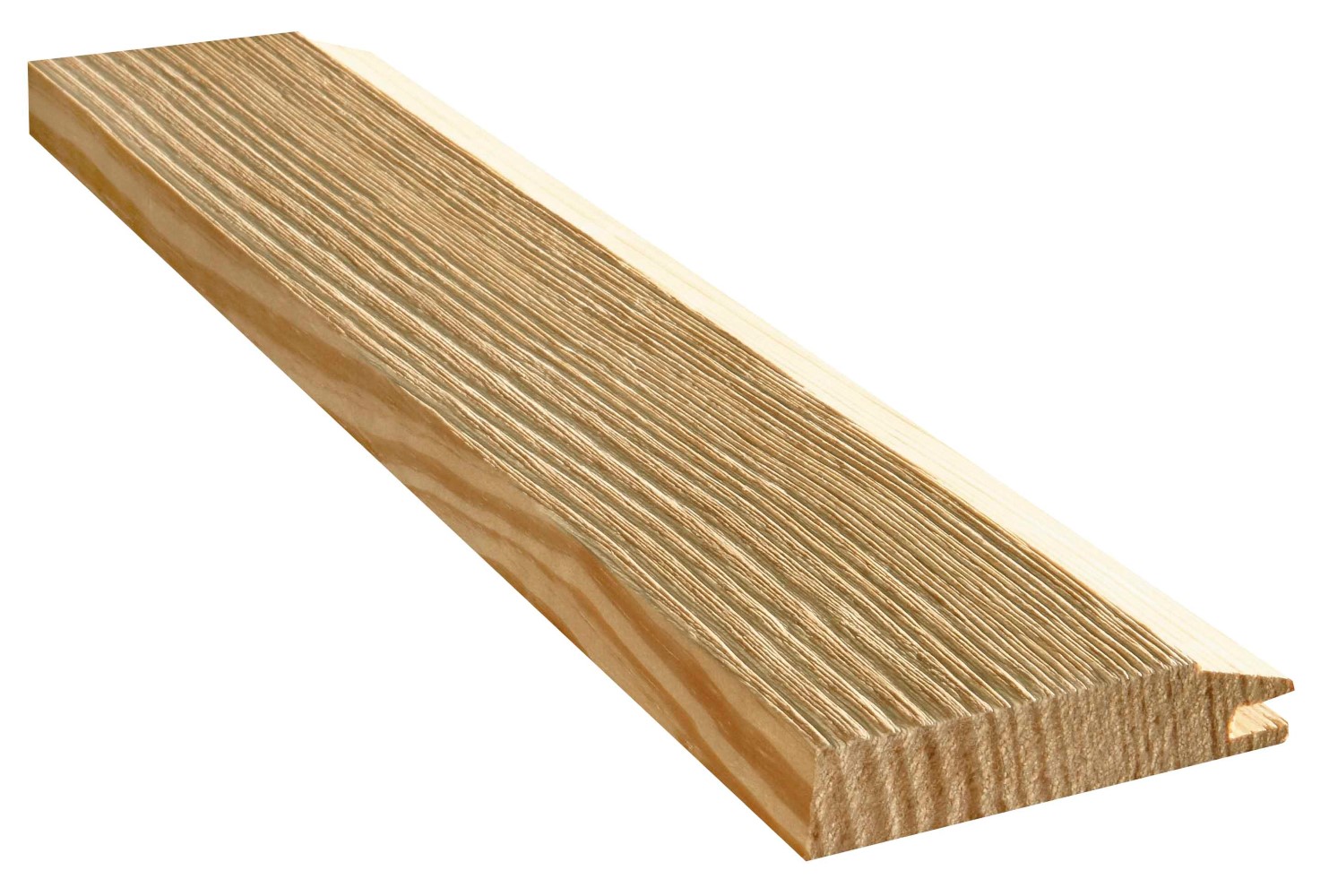

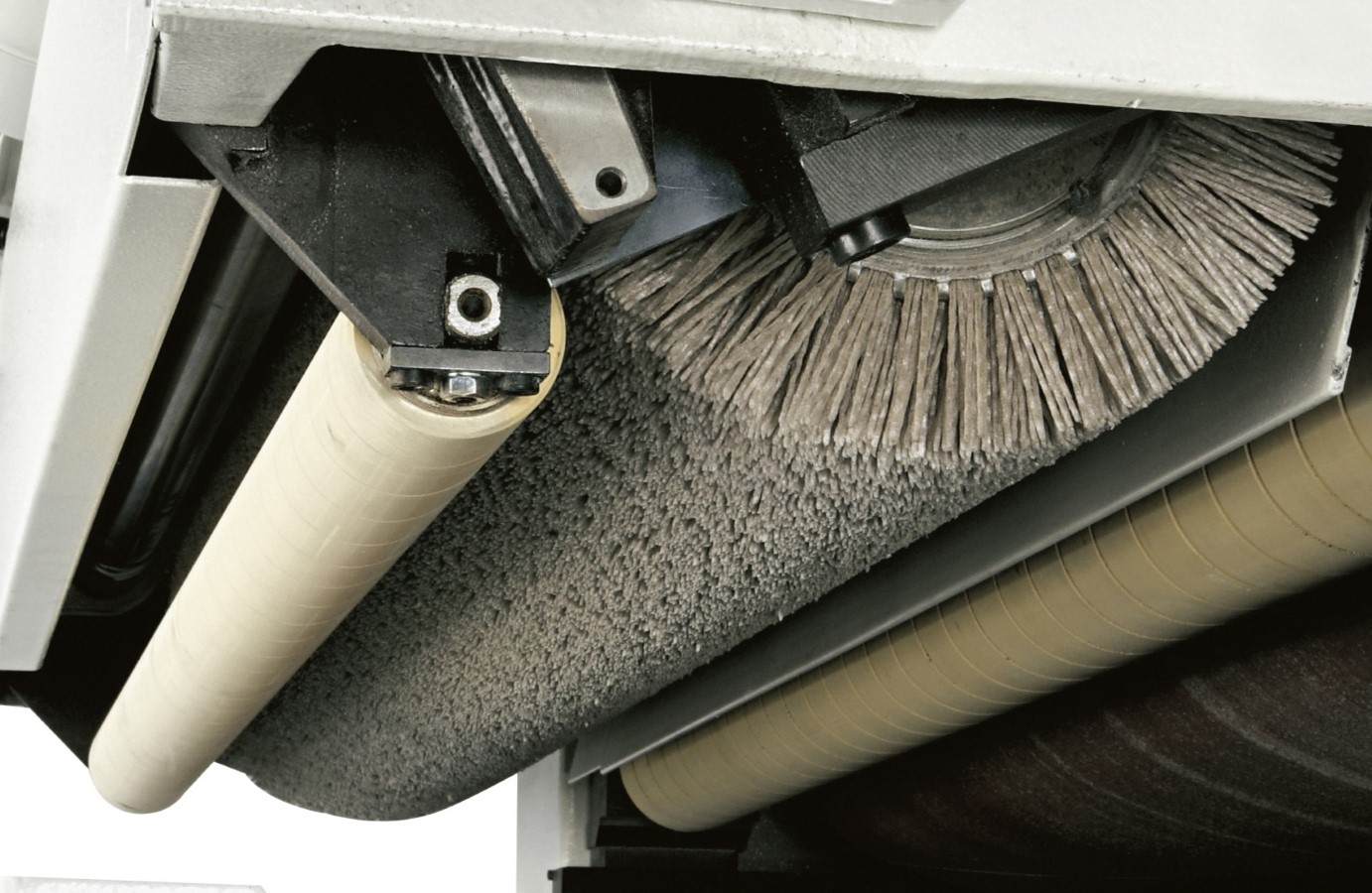

DRÁSACÍ VÁLCE

Pro účely strukturování povrchu je možné zvolit některý z mnoha typů drásacích válců:

- ocelové (vlákna pr. 0,2-0,3 mm)
- nylonové (Tynex vlákna pr. 0,56 - 1,56 mm)

Válce jsou vybaveny výkonným motorem s možností řízení otáček.

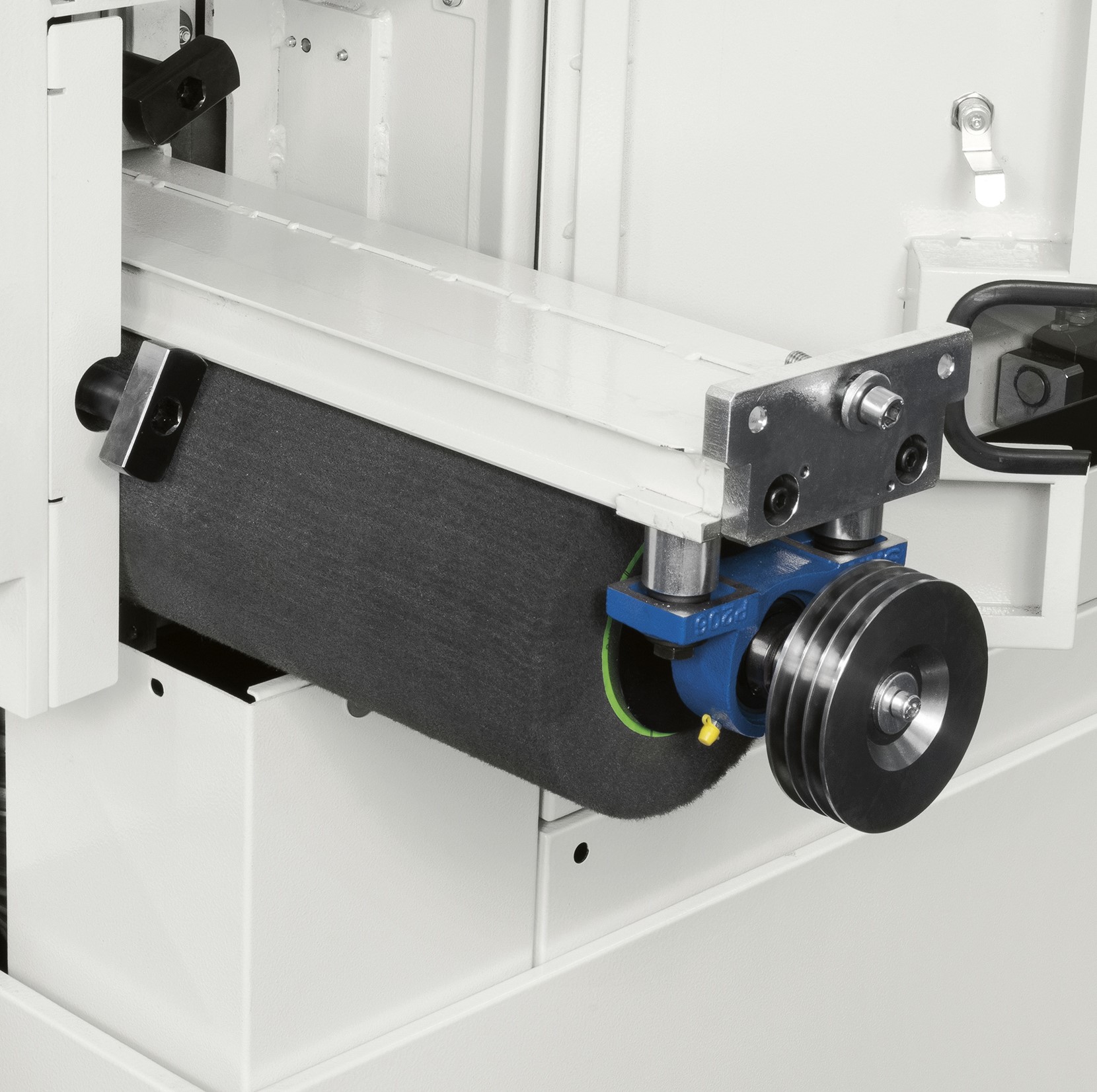

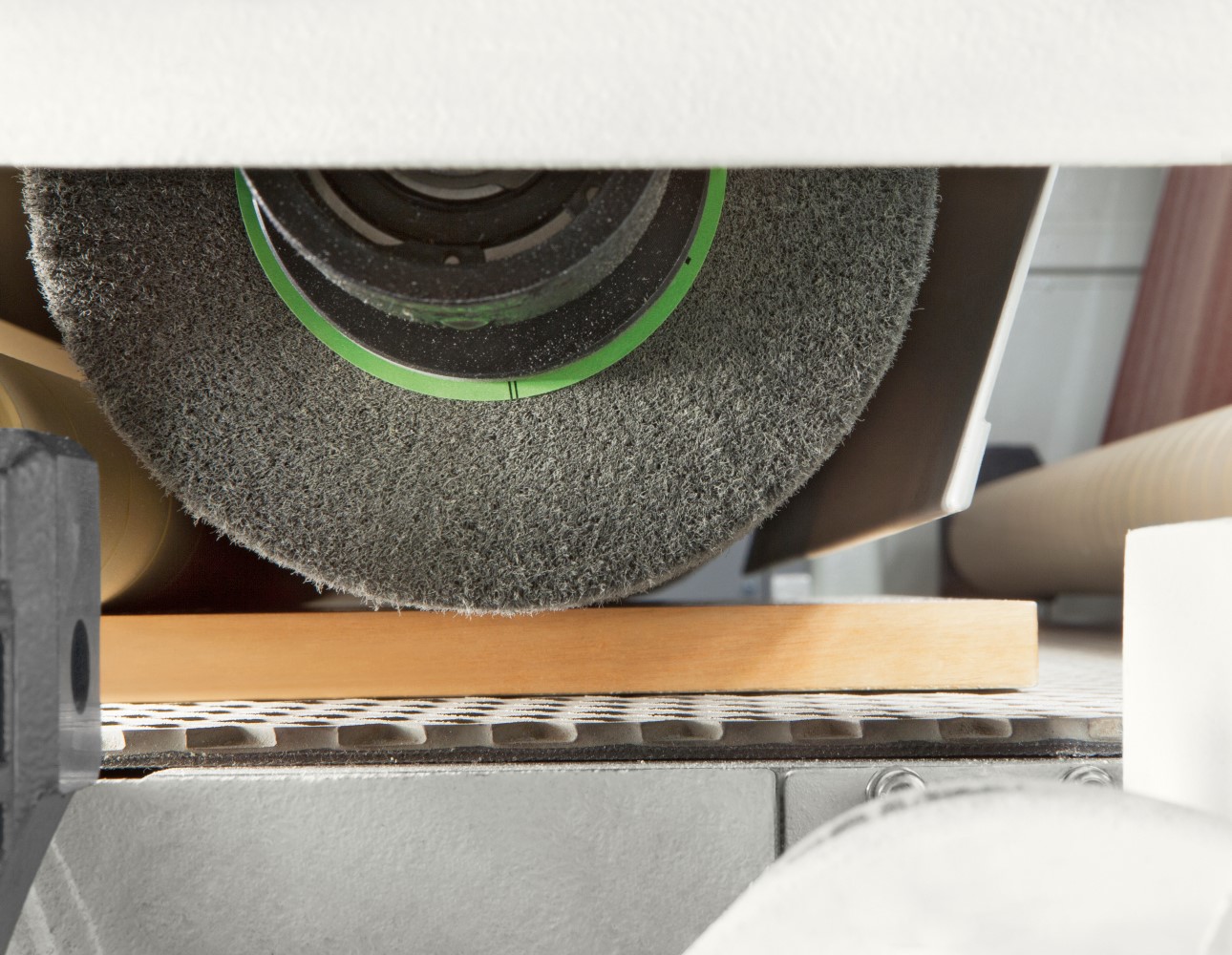

BRUSNÝ VÁLEC SCOTCH-BRITE

Ideální řešení pro broušení kruhovitě pórovitých dřevin (dub, jasan, apod.). Jemná houbovitá struktura válce dokáže vybrousit i otevřené póry a nevzniká tak efekt lesklých zrcátek v místech pórů.
Válec lze použít jak před aplikací základního laku, tak i následně.
Výsledkem je perfektně obroušený povrch nesrovnatelně lepší než při pouhém obroušení brusným pásem.

JEDNOTKA S VYMĚNITELNÝMI KARTÁČI !

Na výstupní stranu stroje lze osadit univerzální jednotku pro různé typy válců:

- drásací válce (ocel, nylon)

- čistící válce (nylon, žíně)

- brousící válce ScotchBrite

Výměna válců je velice jednoduchá a rychlá. Výměna trvá pouhých cca 5 minut !

Tato jednotka výrazně zvyšuje univerzálnost a flexibilitu stroje při zachování jeho kompaktních rozměrů.
Válce lze kdykoliv dokupovat v budoucnu dle aktuální potřeby.

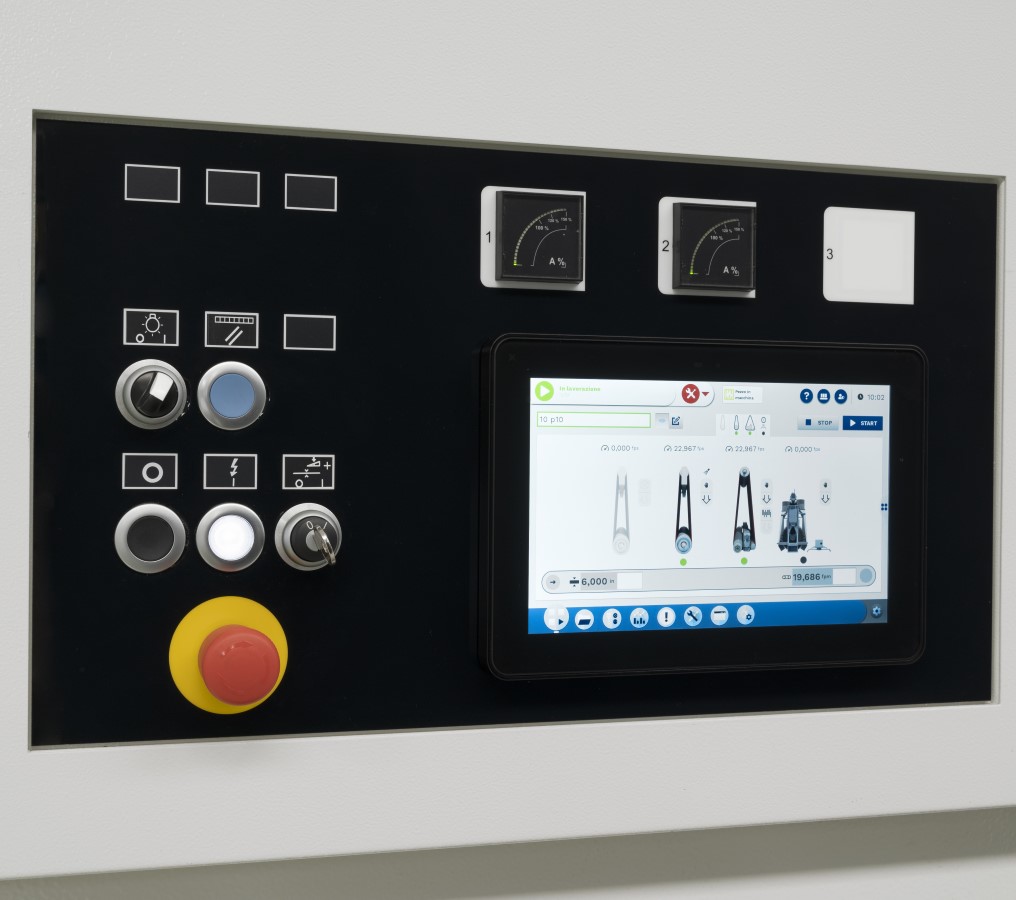

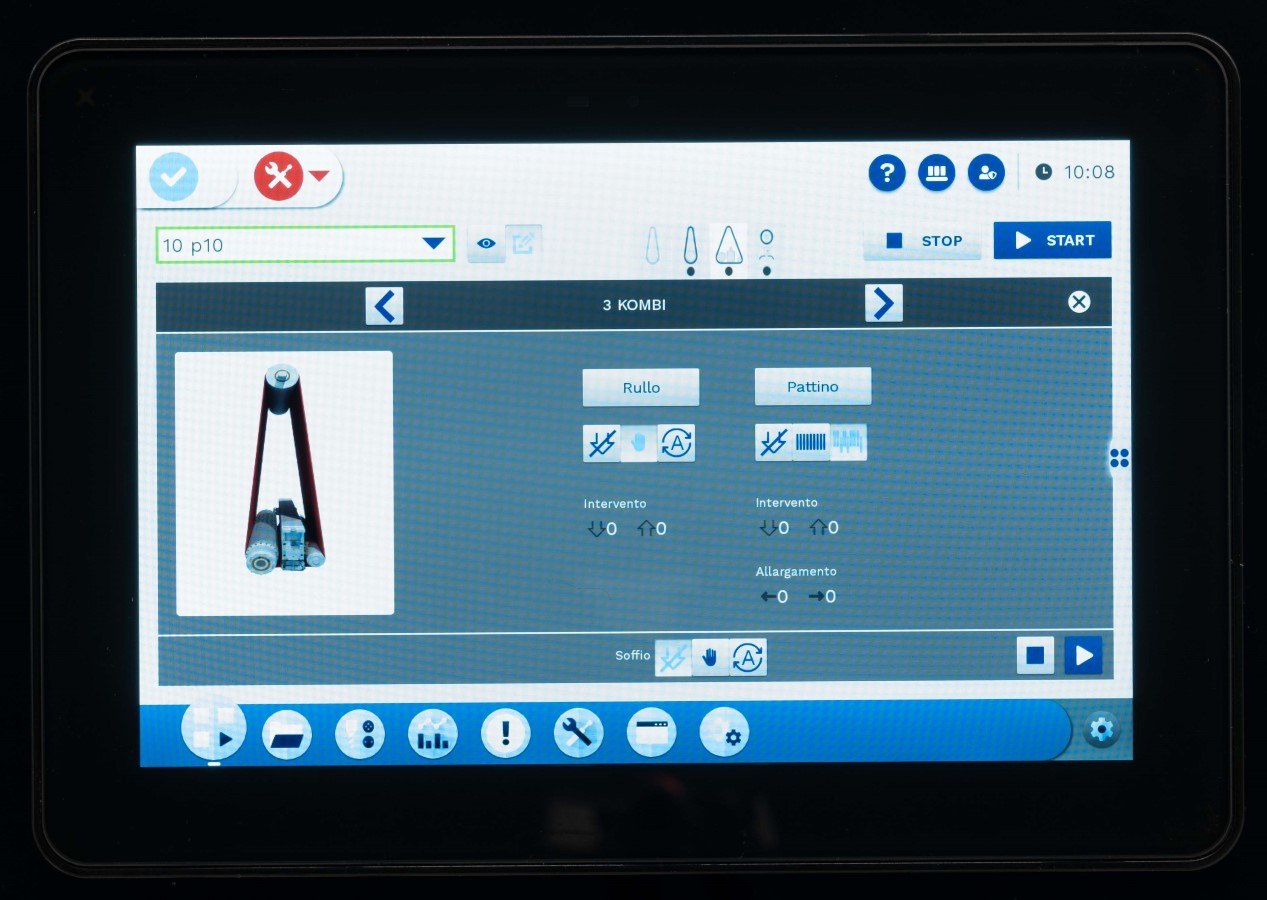

OVLÁDACÍ PANEL "EYE-S"

Ovládání stroje zajišťuje panel EYE-S s dotykovou obrazovkou o úhlopříčce 25 cm.

Pracovní prostřední MEAESTRO ACTIVE je uzpůsobeno pro co nejjednodušší ovládání a minimální nároky na obsluhu.
Přehledné grafické zobrazení včetně logického uspořádání dovoluje i nezkušené obsluze se strojem efektivně pracovat.
Uložit lze až 999 pracovních programů s možností jejich rychléhov vyvolání.
Součástí je i nápověda v případě nestandardních stavů stroje.

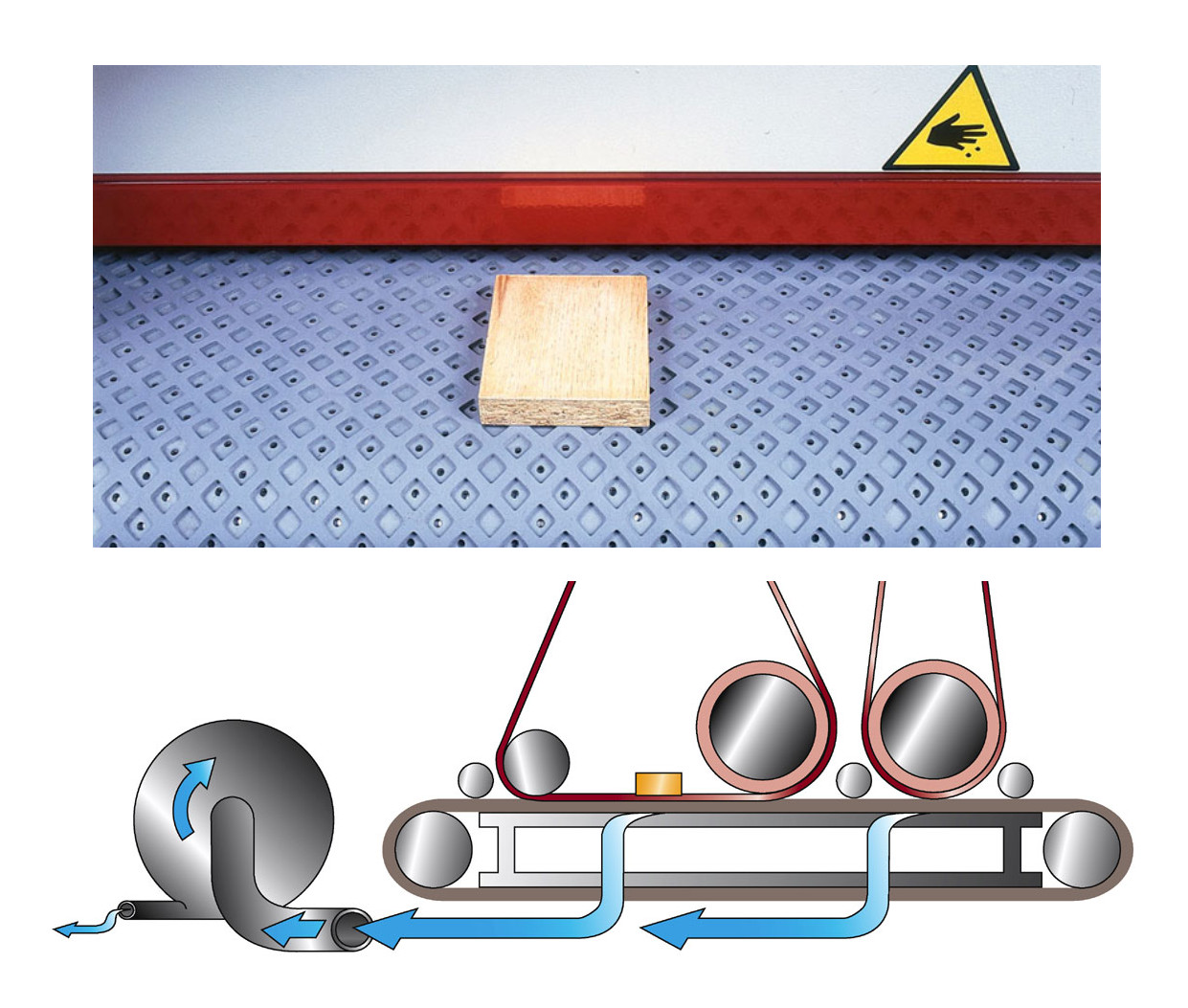

PODTLAKOVÝ STŮL

Systém podtlakového stolu se skládá z děrovaného podávacího pásu a podtlakového dmychadla, které vysává vzduch z ložné plochy podávacího stolu (skrze otvory).

Podtlak pomáhá zvýšit přilnavost dílců k podávacímu pásu, omezuje vibrace a přizvednutí tenkých desek a odsává jemný prach z prostoru pásu.

Motor dmychadla je umístěn uvnitř základu stroje a je řízen frekvenčním měničem s automatickým řízením výkonu dle průchodu dílců skrze stroj!
